顶击筛

顶击筛介绍

      顶击筛又称顶击式标准振动筛，是试验筛筛分设备中的一种小型试验机械，常用于验筛检测粒度的专用设备，结构主要由机座、筛具与传动机构等部分组成，适用于普通磨料粒度组成检查、超硬材料生产分级及料度组成检查。

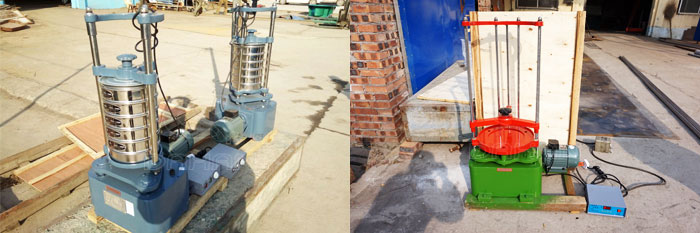

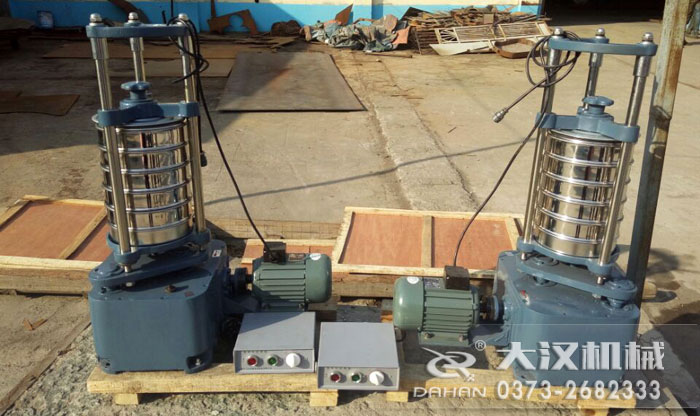

      大汉机械生产的顶击筛主要有两种，一种是蓝色的，其性能设备都是相同的，不同的就是外观的不同。

顶击筛工作原理：

       拍击筛电机通过同步带，带动齿轮变速后使主轴转动，主轴带动偏心轮使滑板带动试验筛左右摇动，同时带动顶杆齿轮转动，顶击拍锤，拍击试验筛，使试验筛、分样筛中的物料筛分。

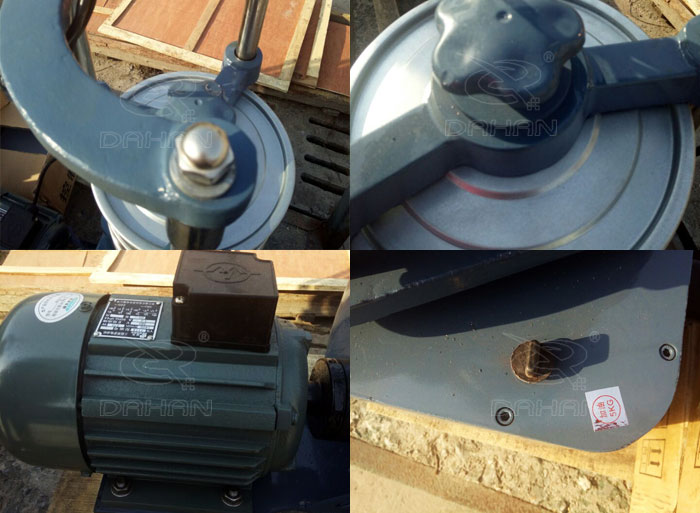

顶击筛结构：

  装筛格部分：作一次定位。把试验筛在托盘上好放，调整到便于装卸的位置，将丝杆下面的罗母拧紧。将Φ200试验筛托盘两侧的顶丝拧紧。

  润滑部分：有人工润滑和自动工润滑两种。 机体上部有4个注油孔，为人工定时注油。润滑各摩擦件。 自动润滑，向机座内注入一定高度的润滑机油，当转动轴转动时，给油环把润滑油送到各个需要润滑的位置。

  在使用前注意给油箱加油，由于各个厂家生产的工艺不同，加油数量应该根据油窗位置情况而定。

  自动停车装置：由拨动开头、按钮、中间继电器、时间继电器组成。定时多少调时间继电器上的±±键即可。

  接电源试机：电控盒上的线接入电源，开车前将拍块下面的顶杆提起，看电动机的回转方向与红头的指向是否相同，相同时方可放下顶杆。本机安装在有地脚螺栓的水平基础上，按电工规程安装电路与接地。接通电源开机前将拍块下面的顶杆提起。电机的转向与电机上的红箭头方向相同时方可将顶杆放下来。 机器换位置，换电源时都要这样做。

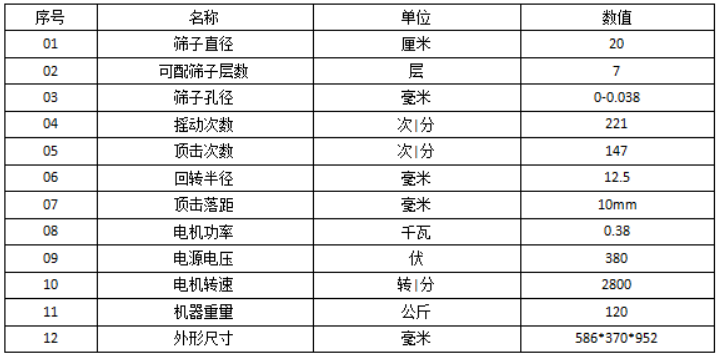

顶击筛技术参数：
